FSB型係列四氟泵

您的當前位置： 首 頁 >> 產品展示 >> FSB四氟泵

FSB型係列四氟泵

  • 所屬分類：FSB四氟泵

  • 點擊次數：
  • 發布日期：2020/05/14
  • 在線詢價
詳細介紹

  FSB型係列四氟泵產品概述：

   FSB型係列四氟泵可在-80—150度溫度的條件下，長期輸送任意濃度的各種酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F46氟合金製成，它集多種氟塑料之優點，具有特強的耐腐蝕性，並具有機械強度高，不老化，無毒素分解優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，節約能源，榮獲"國家科學技術獎"。

FSB型係列四氟泵產品用途

    本產品係列共計20多個規格，流量、揚程範圍廣。適用於石油、化工、製藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，杜絕跑、冒、滴、漏，是建設現代文明工廠的理想設備。

FSB型係列四氟泵的軸封

   該泵采用目前外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對於輸送含雜質顆粒介質時，可配用無冷卻水單端麵硬對硬（碳化矽對碳化矽）機械密封，所以用戶選型時需考慮到介質中的固體含量。

FSB型係列四氟泵設計特點

    FSB和FSB-D型氟塑料合金麻豆综合性爱视频,過流部件全部采用氟塑料合金製造，結構緊湊.操作簡單、價格低廉。兩種型號的泵殼、葉輪、機封等均可互換使用， 因此深受廣大用戶的歡迎。　

FSB型係列四氟泵結構與材料



四氟泵　

FSB型係列四氟泵型號及意義

四氟泵

FSB型係列四氟泵性能與參數表

型號

流量

揚 程(m)

口  徑 (mm)

功  率 (Kw)

轉 速
(r/min)

汽蝕餘量
(m)

效 率
(%)

進口

出口

軸功率

電機功率

FSB長支架

25FSB-10

3.6

10

25

25

0.69

1.5

2900

3.0

35

25FSB-20

3.6

20

25

25

0.97

1.5

2900

3.0

35

25FSB-25

3.6

25

25

25

1.25

1.5

2900

3.0

35

40FSB-15

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30

10

30

40

32

1.18

3.0

2900

3.0

52

40FSB-40

6.3

40

40

25

3.1

4.0

2900

3.0

40

40FSB-50

6.3

50

40

25

 3.55

4.0

2900

3.0

52

40FSB-80

6.3

80

40

25

7.11

7.5

2900

3.0

52

50FSB-20

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30

15

30

50

32

1.90

3.0

2900

3.5

54

50FSB-40

12.5

40

50

32

4.3

7.5

2900

3.0

39

50FSB-50

12.5

50

50

32

5.8

7.5

2900

3.0

39

65FSB-32

25

32

65

50

4.8

5.5

2900

2.0

45

65FSB-40

25

40

65

40

7.2

11

2900

3.0

52

65FSB-50

25

50

65

40

8.6

11

2900

3.5

52

65FSB-80

25

80

65

40

14.1

18.5

2900

4.5

50

80FSB-20

50

20

80

65

4.7

5.5

2900

3.0

45

80FSB-25

50

25

80

65

5.7

7.5

2900

3.0

50

80FSB-30

50

30

80

65

6.9

7.5

2900

3.5

59

80FSB-40

50

40

80

50

10.2

11.0

2900

3.5

48

80FSB-50

50

50

80

50

11.9

15.0

2900

3.5

57

80FSB-55

50

55

80

50

13.5

18.5

2900

4.0

50

80FSB-80

50

80

80

50

24.6

30

2900

4.0

66

100FSB-20

100

20

100

80

8.6

11.0

2900

3.5

68

100FSB-32

100

32

100

80

11.9

15.0

2900

3.5

68

100FSB-40

100

40

100

65

21.3

30.0

2900

4.5

73

100FSB-50

100

50

100

65

23.9

30.0

2900

4.5

73

125FSB-32

160

32

125

80

24.15

30.0

2900

5.0

70

125FSB-50

200

50

125

100

39.2

55.0

2900

5.0

65

150FSB-32

150

32

200

125

35.3

45.0

1450

5.0

60

FSB(短支加架)

40FSB-15(D)

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20(D)

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30(D)

10

30

40

32

1.18

3.0

2900

3.0

52

50FSB-20(D)

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25(D)

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30(D)

15

30

50

32

1.90

3.0

2900

3.5

54

65FSB-32(D)

25

32

65

50

3.61

5.5

2900

3.5

65

80FSB-25(D)

42

25

80

65

3.8

7.5

2900

3.5

67

80FSB-30(D)

50

30

80

65

6.82

7.5

2900

3.5

68

注： 如所需參數不在此表範圍，我廠可根據用戶要求予以調整，表中部分大型泵殼體為襯氟型

FSB型係列四氟泵技術參數

流量：3.6～100m3/h；

揚程：15～55m；

轉速：2900r/min；

功率：1.5～18.5KW；

進口直徑：25～100mm；

適用溫度：-20℃～120℃。

機械密封

FSB和FSB-D氟塑料合金麻豆综合性爱视频采用目前的外裝式四氟波紋管機械密封，其特點是能補償泵軸的徑向跳動，單端麵密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好、擁有多層保護，延長了機封使用壽命；對於輸送含雜質顆粒腐蝕性介質時，可配用無冷卻水單端麵硬對硬（碳化矽對碳化矽）機械密封，強堿與氫氟酸等特殊腐蝕性介質配用無壓燒結碳化矽密封；用戶選型時需考慮到介質中的固體含量及介質特殊腐蝕性．

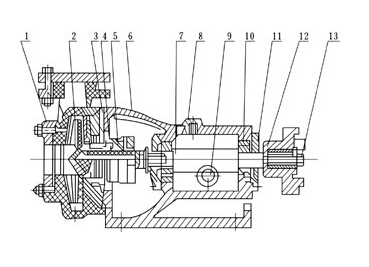

FSB型係列四氟泵結構圖



四氟泵

序號

名稱

序號

名稱

1

泵體

8

油蓋

2

葉輪

9

油鏡

3

後蓋

10

軸承

4

壓蓋

11

軸承壓蓋

5

密封件

12

聯軸器

6

支架

13

吊緊螺栓

7

泵軸

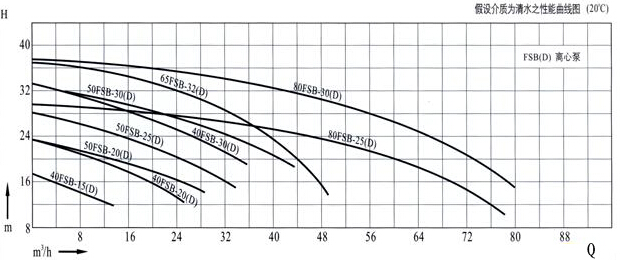

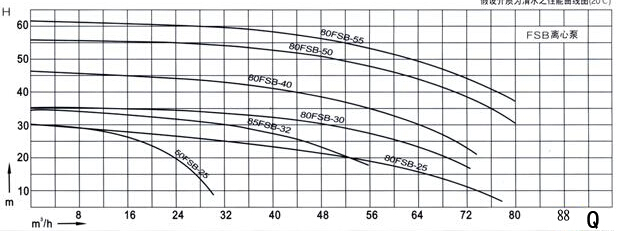

FSB型係列四氟泵性能曲線圖

四氟泵

四氟泵

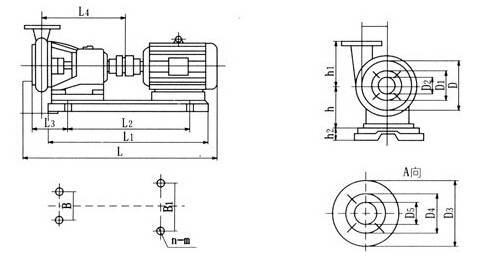

FSB型係列四氟泵安裝尺寸圖

四氟泵





規格型號

L

L1

L2

L3

L4

D

D1

D2

D3

D4

D5

B

B1

d

h

h1

h2

n-m

25FSB-10

940

730

455

130

380

100

75

25

110

90

20

250

310

65

112

130

78

4-ф18

25FSB-18

940

730

455

130

380

100

75

25

110

90

20

250

310

65

112

130

78

4-ф18

40FSB-15

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-20

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-30

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

40FSB-40

940

730

455

130

400

130

100

40

130

100

32

250

310

80

112

130

78

4-ф18

50FSB-20

940

730

455

130

400

130

100

50

130

100

32

250

310

80

112

130

78

4-ф18

50FSB-25

940

730

455

130

400

130

100

50

130

100

40

250

310

80

112

130

78

4-ф18

50FSB-30

940

730

455

130

400

130

100

50

130

100

40

250

310

80

112

130

78

4-ф18

50FSB-40

1045

830

560

130

400

130

100

50

130

100

40

250

375

80

112

130

78

4-ф18

50FSB-50

1045

830

560

130

400

130

100

50

130

100

40

250

375

80

112

130

78

4-ф18

65FSB-32

1045

830

560

240

410

185

135

65

160

135

50

250

375

95

132

150

65

4-ф18

65FSB-40

1045

830

560

240

410

185

135

65

160

135

50

250

375

100

132

185

65

4-ф18

65FSB-50

1045

830

560

240

410

185

150

65

160

135

50

250

375

100

132

185

65

4-ф18

80FSB-20

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-30

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-34

1045

830

560

240

410

185

150

80

160

135

65

250

375

95

132

150

65

4-ф18

80FSB-40

1045

830

560

240

410

185

150

80

160

135

65

250

375

100

132

185

65

4-ф18

80FSB-50

1045

830

560

240

410

185

150

80

160

135

50

250

375

100

132

185

65

4-ф18

80FSB-55

1310

970

610

245

500

185

150

80

160

135

65

330

430

110

160

205

100

4-ф18

80FSB-80

1310

970

640

245

500

185

150

80

160

135

65

330

430

135

160

205

100

4-ф18

100FSB-32

1330

970

640

245

500

185

150

100

160

135

65

330

430

110

160

205

120

4-ф18

100FSB-50

1360

970

640

245

500

185

150

100

160

135

65

300

430

110

160

205

160

4-ф18

FSB型係列四氟泵拆卸與安裝

規格型號

L

L1

L2

L3

D

D1

D2

D3

D4

D5

B

B1

d

d1

h

h1

地腳螺栓

25FSB-10D

470

220

185

125

100

75

25

110

90

20

180

140

65

155

210

90

4-ф10

25FSB-18D

470

220

185

125

100

75

25

110

90

20

180

140

65

155

210

90

4-ф10

40FSB-15D

540

245

200

125

130

100

40

130

100

32

205

160

80

180

240

100

4-ф12

40FSB-20D

540

245

200

140

130

100

40

130

100

32

205

160

80

180

240

100

4-ф12

40FSB-30D

540

245

200

140

130

100

40

130

100

32

205

160

80

180

240

100

4-ф12

50FSB-20D

540

245

200

140

130

100

50

130

100

40

205

160

80

180

240

100

4-ф12

50FSB-25D

540

245

200

140

130

100

50

130

100

40

205

160

80

180

240

100

4-ф12

50FSB-30D

540

245

200

140

130

100

50

130

100

40

240

190

80

180

240

100

4-ф12

65FSB-32D

720

345

276

140

185

150

65

185

135

50

280

216

95

210

282

100

4-ф12

80FSB-20D

720

345

276

140

185

150

80

185

135

65

280

216

95

210

282

132

4-ф12

80FSB-30D

720

345

276

140

185

150

80

185

135

65

280

216

95

210

282

132

4-ф12

泵的拆卸

1．泵與電機聯接用爪型聯軸器連接，拆卸時先鬆掉支架與底座的4隻連接螺栓.使泵與電機脫開。

2．鬆開泵體後蓋的連接螺栓.用木柄輕擊泵體脫開。

3．鬆開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。

4．鬆開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度鬆開後拉出葉輪、後蓋、密封件動環.鬆開後蓋上壓蓋螺釘.取出靜壞。

5．鬆開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。

裝配
按拆卸的相反順序將密封件動環、靜環、後蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

FSB型係列四氟泵安裝及注意事項

1.在安裝前應對泵和電機進行檢査，各部分應完好無損，泵內無雜物。
2.將本泵放置水平位置上接上進、出管和接通電源.zui後用手盤動聯軸器.檢査有無碰擦現象.轉動輕鬆均勻則安裝結束。
3.塑料合金麻豆综合性爱视频鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢査原因.故降排除後才能工作。

起動與停車
1．往水泵內注足液體（引液）。

2．檜査支架油室的油位是否在規定範圍內。

3．檢査電動機運轉方向.調看泵的旋轉標記。

4．關閉出口閥門及壓力表旋塞。

5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓

6．重要停車時，首先關閉出水閥，再切斷電源。

力表指針指到需要的位置時.停止出水閥門大小的調整。

FSB型係列四氟泵故障原因與排除方法

故 障

原 因

解決方法

打不出液體

1、吸入管內有空氣.迸口阻塞

2、吸上高度太高

3、要求揚程大於泵揚程

4、排出管過細.管路損失過大

5、反轉

1 、清理管路，排淨空氣

2 、降低泵安裝高度

3、更換揚程大的泵

4 、換口徑與泵口等大的輸出管

5、改變方向

流量不足

1 、葉輪損壞

2 、 密封件損壞

3、數不足

4、進口管過細

5、出口管彎頭過多，阻力過大

1 、更換新葉輪

2 、換密封件

3、增加轉數

4 、按規定重裝管道

5 、重新合理安排管路

揚程不足

1、輸送介質中含有氣體或介質粘度過大

2、葉輪和葉片損壞

3、轉數不足

1、降低介質粘度或增加注灌壓力

2、更換葉輪

3 、增加轉數

軸端滲漏

1、機械密封卡環過鬆

2、軸端卡環過渡尺寸間隙太大

1、旋緊卡壞兩隻內六角螺釕

2、將泵拆卸,軸、卡擋繞F4生料帶薄膜數圈.緊配合.螺栓旋緊

密封泄漏嚴重

1、密封元件材料選用不當

2、磨瘵付嚴重磨損

3、動靜環吻不勻

4 、磨擦付過大靜環碎裂

1、向供泵串位述明介質情況，配適當動靜環

2、更換磨損另件.並調整彈簧壓力，減少磨損

3、密封組合體鬆卡環鏍栓重新調正位置

4、整泵拆卸.換靜環按要求裝密封組合件與軸垂直度誤差<0.10

泵內有雜音或泵振動

1、泵軸與電機軸不同心

2 、流量超過使用範圍產生氣蝕

3、泵產生氣蝕

4 、電動機與軸承磨損

1 、校正泵軸中心

2、選用適當的泵型.按泵使用範圍運轉

3、降低介質的溫度或增加灌注壓力

4、清洗或更換軸承



相關標簽： FSB四氟泵,FSB型係列四氟泵價格,FSB型係列四氟泵批發

上一篇：FSB氟塑料泵
下一篇：沒有了

最近瀏覽：

相關新聞：

在線客服
分享 一鍵分享
網站地圖
